Guida Tecnica ai Filtri LTE e 5G: Come Eliminare le Interferenze sul Segnale TV
Smetti di usare vecchi filtri inutili: scopri le 3 strategie professionali per evitare la saturazione e salvare il MER
📅 Aggiornato:
nov 2024
"Tutto perfetto di giorno. Ma alle 21:00, quando inizia la partita, il segnale sparisce."
Non è un poltergeist. È il traffico dati. Quando tutti si collegano allo streaming o ai social la sera, le celle telefoniche 5G (700 MHz) e 4G (800 MHz) sparano alla massima potenza.
Se il tuo impianto non è schermato correttamente, quella potenza extra non disturba solo la frequenza vicina: manda in saturazione l'amplificatore, accecando tutto l'impianto. In questa guida tecnica, smettiamo di "provare a caso" e impariamo a bonificare lo spettro RF in modo chirurgico.
Sintomi di un Impianto con Interferenze 5G
Il misuratore segna potenza corretta, ma il MER crolla improvvisamente provocando "effetto mosaico".
Saturazione degli stadi di ingresso dell'amplificatore causata dalle bande adiacenti 5G (700 MHz) e LTE (800 MHz).
Utilizzo di filtri ad alta selettività (Roll-off ripido) posizionatiprimadell'amplificazione attiva.
✅ L'Errore Fatale: Perché mettere il
filtro dietro la TV è buttare soldi.
✅ La Differenza Vitale: Perché un
vecchio filtro LTE (4G) è inutile contro il 5G.
✅ Fisica vs Marketing: Come riconoscere un
vero filtro 5G da un semplice "tappo" economico.
✅ Le 3 Strategie di Bonifica: Retrofit
(Filtro Esterno), Upgrade (Nuovo Ampli) o Prevenzione (Antenna
Filtrata).
Per un antennista professionista, non c'è sintomo più frustrante di un MER che crolla senza apparente motivo. L'impianto sembra perfetto, i dBµV ci sono, eppure il cliente chiama.
1. Saturazione e Intermodulazione: Il Nemico Invisibile
Perché le bande 700 MHz e 800 MHz degradano il segnale TV
Molti pensano che l'interferenza 5G sia come un rumore di fondo che si sovrappone al canale. Magari fosse così semplice. Il problema reale è la Saturazione dello Stadio d'Ingresso dell'amplificatore.
Le celle 5G operano nella banda 700 MHz (Ex canali 49-60), adiacente al Canale 48. I segnali telefonici arrivano con potenze devastanti (anche 90-100 dBµV se la cella è vicina). Quando un segnale così forte entra in un amplificatore non filtrato, lo manda "fuori scala". L'amplificatore smette di funzionare linearmente e inizia a generare Prodotti di Intermodulazione (frequenze fantasma) che sporcano anche i canali RAI e Mediaset che dovrebbero essere puliti.
💡 La Diagnosi
dell'Esperto:
Se vedi il livello di potenza alto
ma il MER crolla drasticamente su tutte le
frequenze (non solo sulle alte), hai un amplificatore di segnale in
saturazione. Devi filtrare PRIMA dell'amplificatore TV.
Il problema delle interferenze 5G
Il problema è la vicinanza fisica spettrale. Le bande assegnate alla telefonia mobile operano a potenze elevatissime rispetto al DVB-T2:
- 5G (Banda 700 MHz): Ex canali 49-60
- 4G LTE (Banda 800 MHz): Ex canali 61-69
La vicinanza pericolosa tra il Mux 48 e il blocco 5G Downlink
Qualsiasi antenna TV non filtrata capta questi segnali. Quando entrano nell'amplificatore, ne saturano lo stadio di ingresso, generando prodotti di intermodulazione che ricadono come rumore sui canali TV utili, degradando il C/N e il MER.
2. Filtri 4G vs Filtri 5G: Non sono uguali!
Vedo ancora installatori usare vecchi filtri LTE recuperati dal furgone. Errore grave.
- Filtro LTE (Vecchio): Taglia sopra gli 800 MHz (Ex canali 60-69). Lascia passare tutto ciò che è sotto.
- Il Problema: Il 5G trasmette a 700 MHz. Un filtro LTE lo lascia passare completamente! È come avere una porta blindata ma lasciare la finestra aperta.
Per bonificare un impianto oggi, serve tassativamente un Filtro 5G (Low Pass 694 MHz) ad alta pendenza di taglio.
🛑 Sei un Rivenditore di Materiale Elettrico?
Hai visto il grafico "sporco" qui sopra? Quella è la causa principale dei RESI che ricevi al banco. L'antennista ti riporta l'antenna UHF dicendo "non funziona", ma è il prodotto generico che non filtra!
Le 3 Strategie di Bonifica Professionale
Hai compreso il problema. Ora, dove installiamo il filtro 5g? Ecco le 3 soluzioni ingegneristiche di Elettronica Cusano:

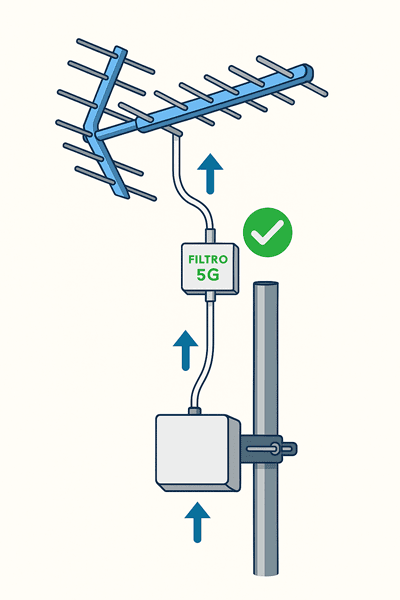

Opzione A: La Bonifica (Aggiunta Filtro Esterno)
Installazione Filtro 5G Esterno da Palo
Quando usarla: L'impianto è esistente, l'amplificatore funziona bene ma è un vecchio modello "larga banda".
Azione consigliata: Installare un filtro 5g ad alta selettività (es. Filtro 5G-Killer) tra l'antenna UHF e l'ingresso dell'amplificatore TV.
⚠️ ATTENZIONE: Va installato sempre PRIMA dell'amplificatore di segnale, MAI DOPO!
Opzione B: L'Upgrade (Nuovo Amplificatore TV)
Sostituire l'Amplificatore da palo (Filtro 5G Integrato)
Quando usarla: L'amplificatore è vecchio (Es: 21-69), ossidato o ha una figura di rumore alta.
Azione consigliata: Sostituirlo con un modello moderno (es. Serie ASS Cusano) che integra il filtro 5G direttamente nello stadio di ingresso. Meno cavi, meno perdite di inserzione, massima efficienza.
Opzione C: La Prevenzione (Antenna UHF con Filtro Integrato)
Antenna UHF con "Vero" Filtro 5G Integrato
Quando usarla: Nuova installazione o antenna UHF danneggiata.
Azione consigliata: Bloccare il disturbo all'origine usando un'antenna UHF con filtro 5g integrato nel dipolo.
3. L'Inganno del "5G Free" (Attenzione al Marketing)
Molte antenne economiche si dichiarano "5G Ready" ma hanno solo maggiorato gli elementi (filtraggio meccanico). Questo non basta contro segnali forti.
La "Trappola di Marketing": Il Logo 5G-Free?
Non farti ingannare dai bollini colorati sulla scatola. Ecco cosa nascondono spesso diciture commerciali:
- Antenne "5G Ready": Spesso hanno solo una modifica meccanica (elementi più lunghi) che NON ti proteggono dalle interferenze 5G.
- Amplificatori Generici: Dichiarano "Filtro LTE" ma hanno pendenze di taglio così dolci da essere inutili contro le celle telefoniche vicine.
- Filtri Economici: Tagliano il 5G ma "mangiano" segnale utile anche sul Canale 47 e 48, penalizzando i canali ricevuti.
Il Consiglio del Tecnico: Affidati solo a prodotti con Scheda Tecnica che certifica l'attenuazione reale (es. >30dB a 700MHz) e non solo al logo sulla confezione.
Per una protezione vera che elimini le interferenze 5g alla radice, serve un'antenna con Filtro LC Elettronico integrato, come la nostra PL15F-5G.
📊 Vuoi la prova
strumentale?
Abbiamo testato la differenza con
un misuratore di campo.
Guarda il Caso Studio: Analisi Spettro 5G vs Antenna
Cusano »
Consclusione: La Tua Strategia Anti-Interferenze (Non Tentativi)
Non esiste una soluzione unica. Scegli in base alla situzione che si presenta in cantiere:
Non cambiare tutto. Se l'ampli è buono, usa il Filtro 5G-Killer esterno. Se l'ampli è vecchio, cambialo con una Serie ASS filtrata.
Parti pulito. Usa l'antenna PL15F-5G con filtro 5G integrato. Blocchi il problema prima ancora che entri nel cavo coassiale TV.
