9151

Derivatore di segnale TV & SAT

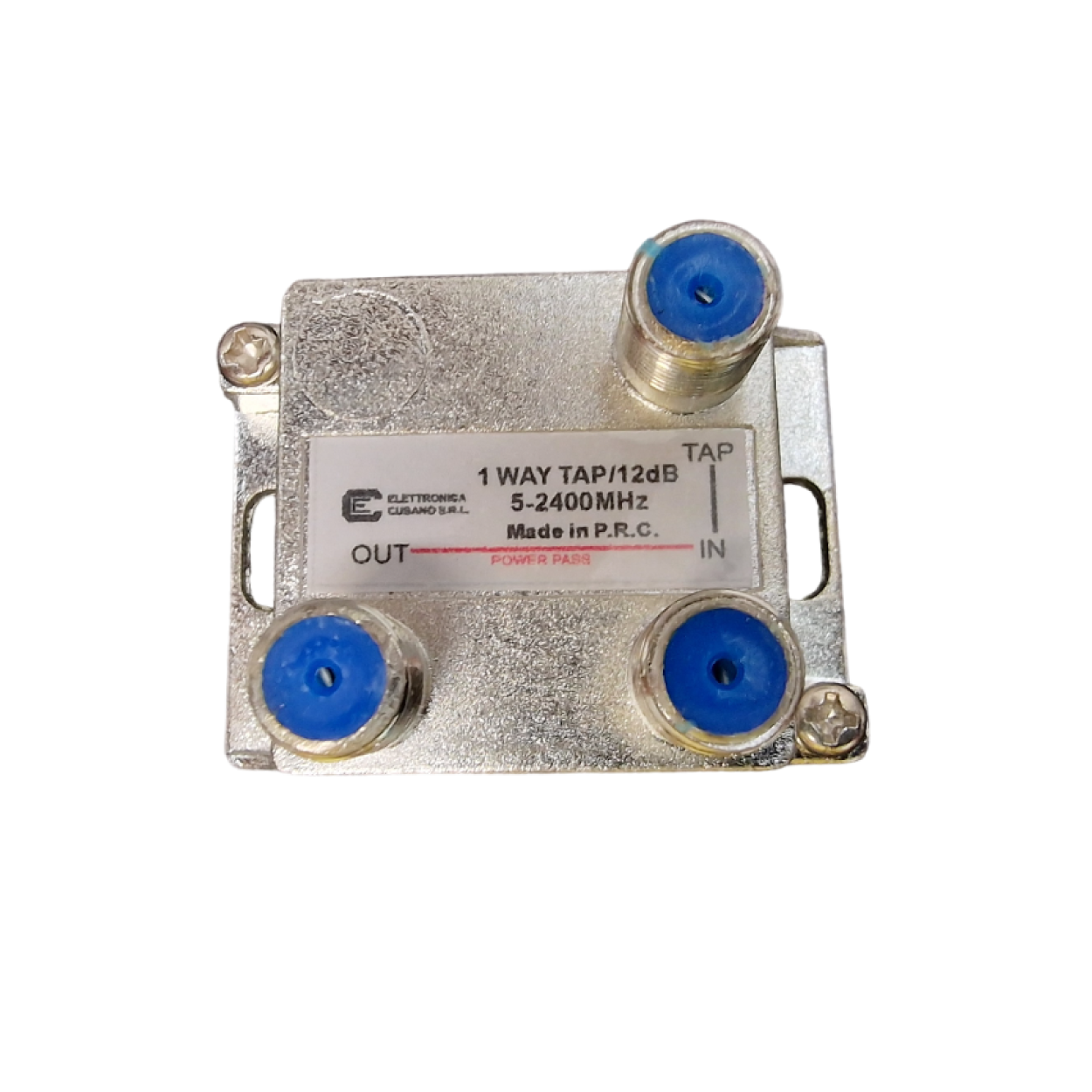

Derivatore con connettore effe verticale a 1 Uscita Derivata

PREZZI I.V.A. ESCLUSA

MENU

Caratteristiche tecniche:

  • Frequenza di Lavoro: da 5 a 2400 MHz
  • Attenuazione di derivazione: (-10dB / -12dB / -15dB / -20dB)
  • Tipologia Connettori: Connettore EFFE Verticale
  • 1 Derivata (TAP)
  • 1 Ingresso (IN)
  • 1 Uscita Passante (OUT) DC Pass

Descrizione Attenuazioni:

Modello Derivazione
Passaggio
Isolamento
TV SAT TV SAT TV SAT
9151-10 10,0dB 10,0dB 1,0dB 1,9dB 34,0dB 24,0dB
9151-12 12,0dB 12,5dB 1,1dB 1,7dB 30,0dB 24,0dB
9151-15 15,0dB 15,5dB 0,8dB 1,6dB 29,0dB 25,0dB
9151-20 20,0dB 19,5dB 0,6dB 1,5dB 33,0dB 25,0dB
- +
7,00
Descrizione completa prodotto

Derivatore Antenna 1 Derivata con Uscita Passante

Derivatore con Connettore EFFE Verticale

I derivatori TV & SAT della serie 9X51 sono  composti da 1 ingresso, 1 uscita passante e 1 uscita derivata con attenuazione (-10dB / -12dB / -15dB / -20dB). Questi derivatori di segnale sono la soluzione ideale per la realizzazione di impianti di distribuzione condominiali in digitale terrestre e/o digitale satellitare da parte di antennisti TV professinisti che vogliano seguire alla lettera i requisiti di certificazione per impianti di ricezione secondo la "norma CEI 100.7".

La perdita di passaggio tra i connettori di ingresso e di uscita è di circa 1,5/2,5dB (in base alla frequenza). Questi dispositivi sono utilizzabili in ambiti di ricezione TV terrestre e SAT in quanto la frequenza di lavoro  va da 5 MHz a 2400 MHz.

I derivatori serie 9X51 sono costruiti in contenitori completamente schermati e sono dotati di connettori effe a montaggio orizzontale che ne permette una pratica installazione anche in ambienti più ostili.

L'uscita passante se non collegata ad un altro derivatore di segnale, VA SEMPRE CHIUSA A 75 OHM per un corretto utilizzo del prodotto
