Derivatore di segnale TV & SAT

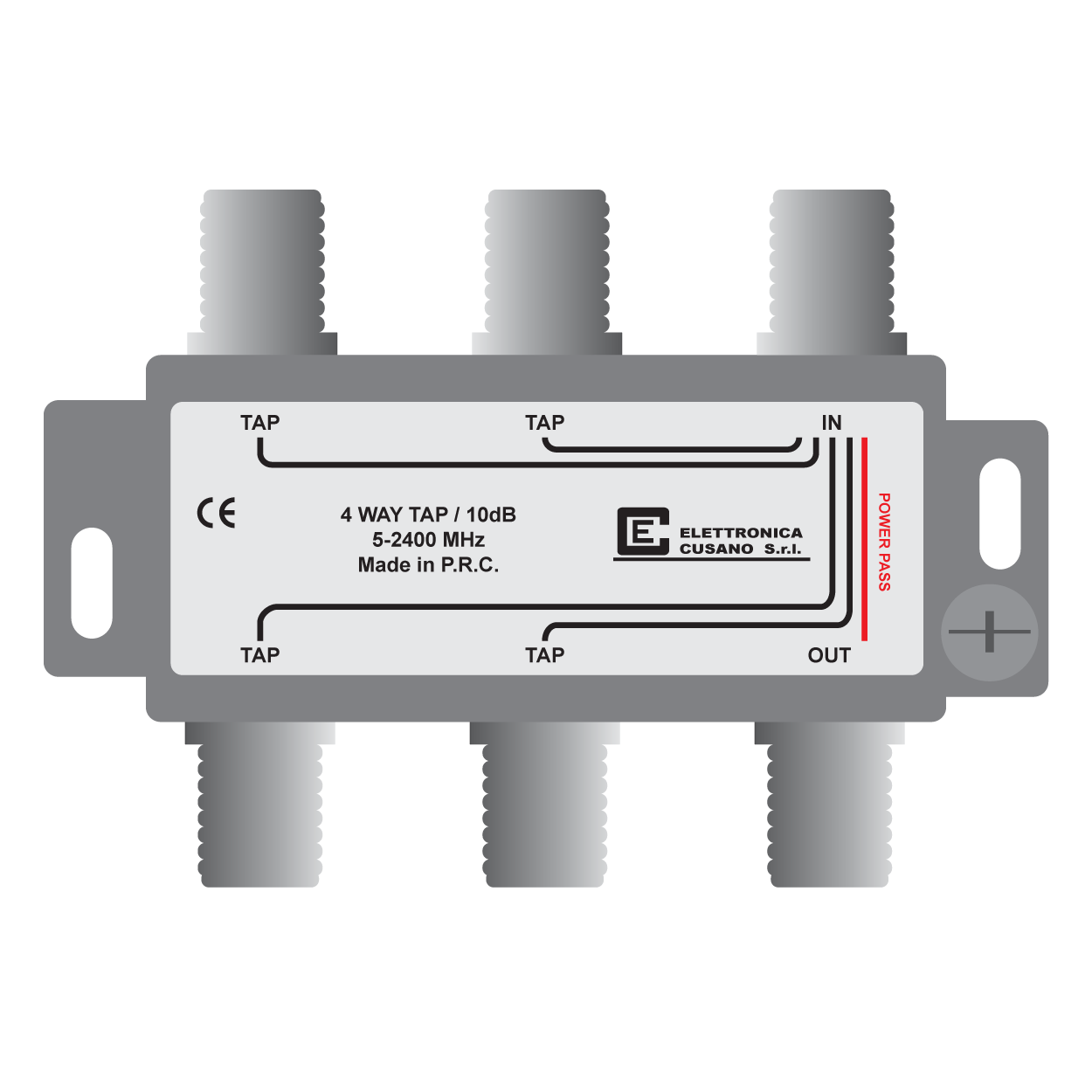

Derivatore con connettore effe orizzontale a 4 Uscite Derivate
Caratteristiche tecniche:
- Frequenza di Lavoro: da 5 a 2400 MHz
- Attenuazione di derivazione: (-10dB / -12dB / -15dB / -20dB)
- Tipologia Connettori: Connettore EFFE Orizzontale
- 4 Derivate (TAP)
- 1 Ingresso (IN)
- 1 Uscita Passante (OUT) DC Pass
Descrizione Attenuazioni:
| Modello | Derivazione | Passaggio | Isolamento | |||
| TV | SAT | TV | SAT | TV | SAT | |
| 9433-10 | 10,dB | 10,5dB | 4,2dB | 5,8dB | 30,0dB | 25,0dB |
| 9433-12 | 13,0dB | 12,5dB | 3,5dB | 5,4dB | 33,0dB | 28,0dB |
| 9433-15 | 15,0dB | 15,0dB | 2,2dB | 3,9dB | 34,0dB | 30,0dB |
| 9433-20 | 19,0dB | 20,0dB | 1,1dB | 1,5dB | 43,0dB | 30,0dB |
Descrizione completa prodotto
Derivatore Antenna 4 Derivate con Uscita Passante
Derivatore con Connettore EFFE Orizzontale
I derivatori TV & SAT della serie 9X33 sono composti da 1 ingresso, 1 uscita passante e 4 uscite derivate con attenuazione (-10dB / -15dB / -20dB). Questi derivatori di segnale sono la soluzione ideale per la realizzazione di impianti di distribuzione condominiali in digitale terrestre e/o digitale satellitare da parte di antennisti TV professinisti che vogliano seguire alla lettera i requisiti di certificazione per impianti di ricezione secondo la "norma CEI 100.7".
La perdita di passaggio tra i connettori di ingresso e di uscita è di circa 1,5/2,5dB (in base alla frequenza). Questi dispositivi sono utilizzabili in ambiti di ricezione TV terrestre e SAT in quanto la frequenza di lavoro va da 5 MHz a 2400 MHz.
I derivatori serie 9X33 sono costruiti in contenitori completamente schermati e sono dotati di connettori effe a montaggio orizzontale che ne permette una pratica installazione anche in ambienti più ostili.
L'uscita passante se non collegata ad un altro derivatore di segnale, VA SEMPRE CHIUSA A 75 OHM per un corretto utilizzo del prodotto
