Differenza tra Derivatore e Partitore su Derivatori di Segnale?

Il Partitore divide equamente. Il Derivatore preleva una piccola parte per la presa e lascia passare il resto sulla linea passante per la distribuzione in cascata.

Perché chiudere l'uscita passante di Derivatori di Segnale con 75 Ohm?

Per evitare onde stazionarie. Lasciarla aperta crea buchi di frequenza che oscurano i canali.

Come calcolare l'attenuazione dei derivatori?

Si usa un metodo a scalare: attenuazione alta ai piani alti, bassa ai piani bassi. Contattaci per un progetto su misura.

Differenza tra Perdita Passaggio e Derivazione?

La Perdita di Derivazione è l'attenuazione sulla presa. La Perdita di Passaggio è quella (minima) sulla linea principale.

Derivatori di Segnale fa passare la corrente DC?

Sì, ma solo sulla linea passante (montante). Le uscite derivate sono isolate in DC per sicurezza.

Derivatori di Segnale

TUTTE LE CATEGORIE

Sei in: Derivatori di Segnale - 9133

Tutte le Categorie

PROMO ATTIVE: Sconti visibili nel carrello

Listino B2B Professionale (Prezzi + IVA)

Accedi all'Area Riservata per i prezzi netti

Disponibile

Serie CONSUMER

Contenuto confezione:

1 Derivatore TV & SAT
1 Bustina di accessori

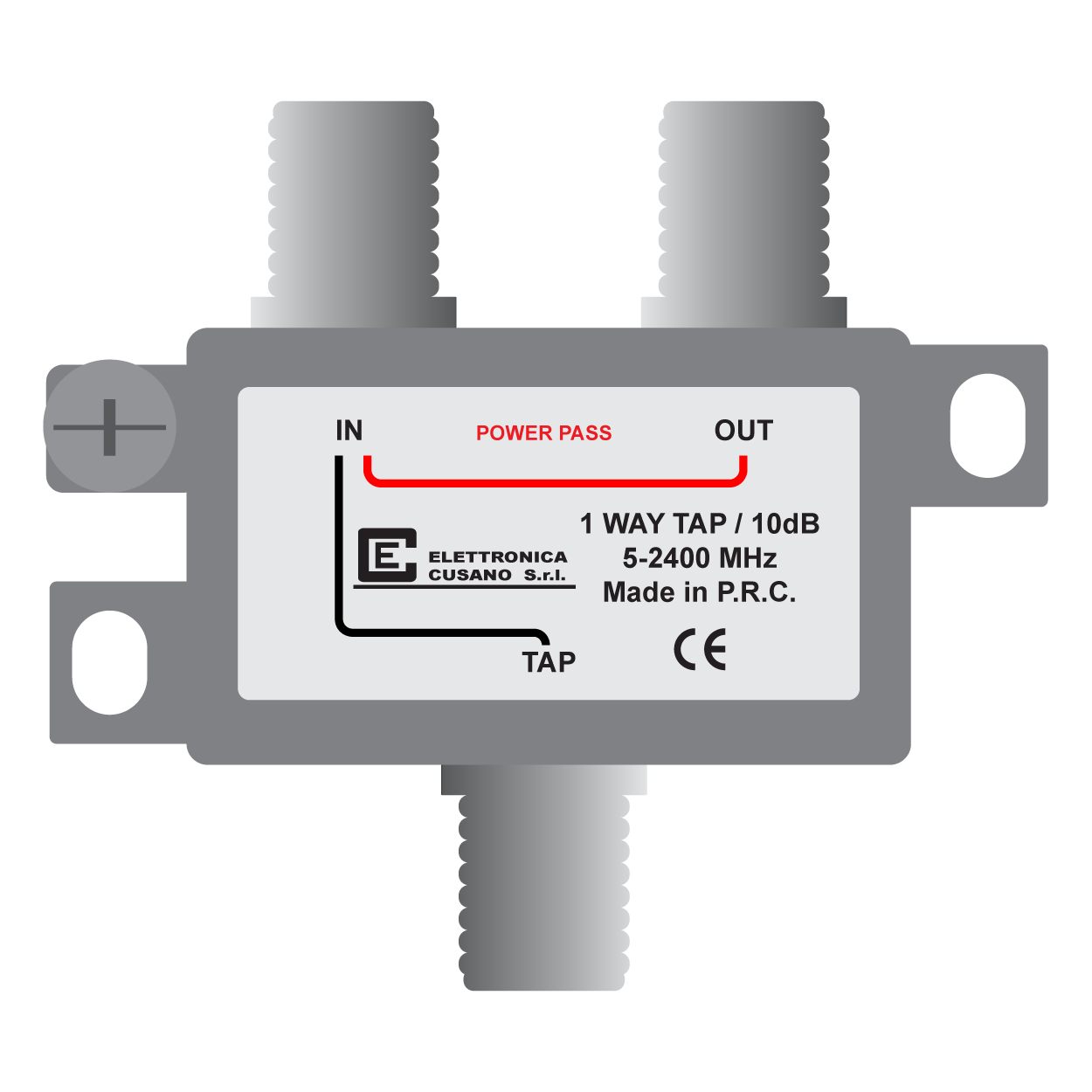

Derivatore di segnale TV & SAT

Codice: - Modello: 9133

Derivatore con connettore effe orizzontale a 1 Uscita Derivata

6,50€ + I.V.A.

Sei un Antennista o Rivenditore?
Accedi per visualizzare il Prezzo Riservato

ACCEDI / REGISTRATI (SOLO P.IVA)

Sei un privato o cerchi un punto vendita?

Sped. 24/48h

Assistenza Tecnica

Fattura Elettronica

1 IN

1 OUT

1 DER

Caratteristiche Tecniche:

Frequenza di Lavoro: da 5 a 2400 MHz

Tipologia Connettori: Connettore EFFE Orizzontale

1 Derivata (TAP) - 1 Ingresso - 1 Uscita DC Pass

Dettagli aggiuntivi:

Modello	Derivazione		Passaggio		Isolamento
	TV	SAT	TV	SAT	TV	SAT
9133-10	10,0dB	10,0dB	1,0dB	1,9dB	34,0dB	24,0dB
9133-15	15,0dB	15,5dB	0,8dB	1,6dB	29,0dB	25,0dB
9133-20	20,0dB	19,5dB	0,6dB	1,5dB	33,0dB	25,0dB

Domande frequenti su Derivatori di Segnale

Qual è la differenza tecnica tra un Derivatore e un Partitore?

Non sono intercambiabili. Il Partitore divide la potenza in parti uguali (es. 50/50) tra le uscite. Il Derivatore (Tap) invece "preleva" solo una piccola porzione di segnale per la presa utente (es. -10dB) e lascia passare quasi tutta la potenza residua sulla linea passante (OUT) verso il piano successivo. È il componente base per realizzare una distribuzione bilanciata in cascata.

Perché è obbligatorio chiudere l'uscita passante con una resistenza?

L'uscita "OUT" (Passante) non può mai essere lasciata aperta. Se si tratta dell'ultimo derivatore della cascata, va terminata tassativamente con una Resistenza di Chiusura Isolata a 75 Ohm. Lasciarla aperta genererebbe onde stazionarie (ROS) che causerebbero gravi buchi di frequenza su tutto l'impianto, rendendo impossibile la visione di alcuni canali.

Come scegliere l'attenuazione giusta (dB) per ogni piano?

Si utilizza la tecnica "a scalare": ai piani alti (vicino all'amplificatore) si usano derivatori con alta attenuazione (es. -20dB), scendendo progressivamente (-14dB, -10dB) man mano che ci si allontana. Questo garantisce che ogni presa riceva lo stesso livello di segnale. Per un calcolo preciso o un preventivo su misura per il tuo condominio, contattaci qui:

Richiedi Preventivo o Progetto

Qual è la differenza tra "Perdita di Passaggio" e "Perdita di Derivazione"?

Sono due parametri distinti. La Perdita di Derivazione è l'attenuazione voluta sulla presa utente (es. -14dB) per bilanciare l'impianto. La Perdita di Passaggio è la piccola perdita (solitamente <2dB) che il segnale subisce attraversando il componente per proseguire verso il piano successivo. I nostri derivatori sono progettati per minimizzare quest'ultima, permettendo cascate più lunghe.

Permettono il passaggio della corrente (DC)?

Sì, ma con una distinzione fondamentale rispetto ai partitori. I derivatori consentono il passaggio della corrente DC esclusivamente sulla linea passante (Montante), bloccandola invece sulle uscite derivate (prese). Questo permette di telealimentare amplificatori o LNB dalla fine della colonna senza rischi per i TV collegati agli appartamenti.

Modello	Derivazione		Passaggio		Isolamento
	TV	SAT	TV	SAT	TV	SAT
9133-10	10,0dB	10,0dB	1,0dB	1,9dB	34,0dB	24,0dB
9133-15	15,0dB	15,5dB	0,8dB	1,6dB	29,0dB	25,0dB
9133-20	20,0dB	19,5dB	0,6dB	1,5dB	33,0dB	25,0dB

Descrizione e Schede Tecniche

Derivatore Antenna 1 Derivata con Uscita Passante

Derivatore con Connettore EFFE Orizzontale

I derivatori TV & SAT della serie 9X33 sono composti da 1 ingresso, 1 uscita passante e 1 uscita derivata con attenuazione (-10dB / -15dB / -20dB). Questi derivatori di segnale sono la soluzione ideale per la realizzazione di impianti di distribuzione condominiali in digitale terrestre e/o digitale satellitare da parte di antennisti TV professinisti che vogliano seguire alla lettera i requisiti di certificazione per impianti di ricezione secondo la "norma CEI 100.7".

La perdita di passaggio tra i connettori di ingresso e di uscita è di circa 1,5/2,5dB (in base alla frequenza). Questi dispositivi sono utilizzabili in ambiti di ricezione TV terrestre e SAT in quanto la frequenza di lavoro va da 5 MHz a 2400 MHz.

I derivatori serie 9X33 sono costruiti in contenitori completamente schermati e sono dotati di connettori effe a montaggio orizzontale che ne permette una pratica installazione anche in ambienti più ostili.

L'uscita passante se non collegata ad un altro derivatore di segnale, VA SEMPRE CHIUSA A 75 OHM per un corretto utilizzo del prodotto
