Quando è preferibile utilizzare Amplificatori TV UHF a ingresso singolo?

La versione a ingresso singolo è ideale per impianti con un'unica antenna o per rilanciare linee specifiche. Garantisce il percorso di segnale più pulito, riducendo perdite di inserzione e rumore di fondo rispetto a modelli multibanda parzialmente utilizzati.

Come influisce la Figura di Rumore di Amplificatori TV UHF sul DVB-T2?

La bassa Figura di Rumore (<4dB) è critica per il DVB-T2. Preserva il MER (Modulation Error Ratio) permettendo la decodifica corretta di segnali deboli senza introdurre pixel, cosa impossibile con amplificatori ad alto guadagno ma alto rumore.

Qual è il livello massimo di uscita (dBuV) consigliato per Amplificatori TV UHF?

Si consiglia di mantenere il livello operativo tra 100 e 105 dBuV, anche se il massimo di targa è superiore. Questo margine (headroom) evita la saturazione del transistor finale e garantisce un BER pari a zero.

Amplificatori TV UHF

TUTTE LE CATEGORIE

Sei in: Amplificatori TV UHF - ASS10-UReg(5G)/1OUT

Tutte le Categorie

PROMO ATTIVE: Sconti visibili nel carrello

Listino B2B Professionale (Prezzi + IVA)

Accedi all'Area Riservata per i prezzi netti

Disponibile

Serie COSUMER

Made in Italy

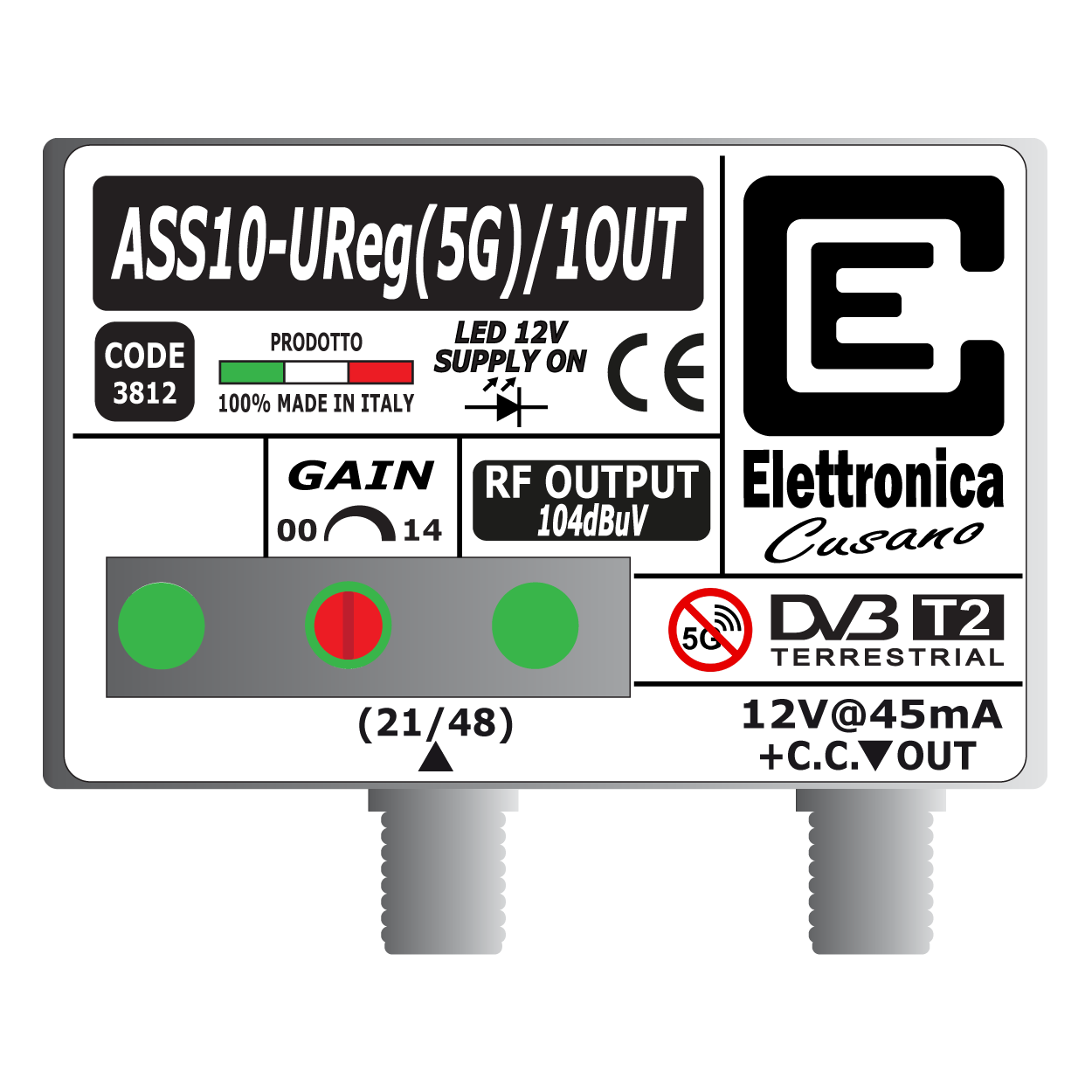

ASS10-UReg(5G)/1OUT (3812) Elettronica Cusano

ASS10-UReg(5G)/1OUT-amplificatore-antenna-elettronica-cusano.png

Contenuto confezione:

1 Amplificatore da Palo
1 Contenitore da palo "Stagno"
1 Fascetta "UV Resistant"

Amplificatore antenna TV alto guadagno

Name: ASS10-UReg(5G)/1OUT
SKU: 3812
Price: 21.2 EUR
Availability: InStock

Codice: 3812 - Modello: ASS10-UReg(5G)/1OUT

Filtro 5G Integrato

Amplificatore TV per antenna 1 ingresso UHF da 10dB con filtro 5G e 1 out con uscita IMD3 da 106dBµV

21,20€ + I.V.A.

Sei un Antennista o Rivenditore?
Accedi per visualizzare il Prezzo Riservato

ACCEDI / REGISTRATI (SOLO P.IVA)

Sei un privato o cerchi un punto vendita?

Sped. 24/48h

Assistenza Tecnica

Fattura Elettronica

1 In UHF

1 OUT

10dB

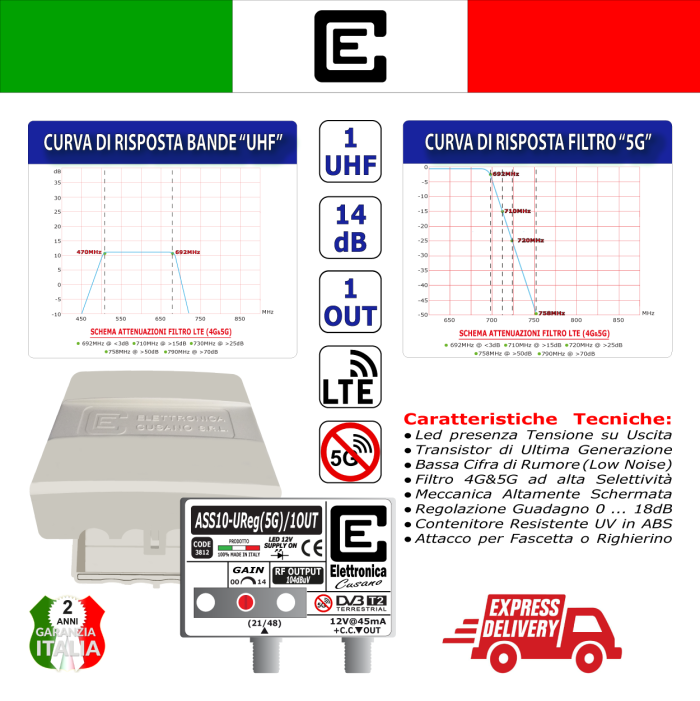

Caratteristiche Tecniche:

Tipo di prodotto: Amplificatore a Stadi Separati

LED di presenza Tensione su Uscita

Filtro 5G ad alta selettività: Integrato

Regolazione del Guadagno: Trimmer 0/18dB

Figura di Rumore: <2,0 dB

Massimo Livello di Uscita: 106dBµV

Tipologia Connettori: Connettore EFFE

Dettagli aggiuntivi:

6,0dB@700 MHz - 20dB@720 MHz - 35dB@745 MHz

Domande frequenti su Amplificatori TV UHF

Quando è preferibile utilizzare un amplificatore UHF a ingresso singolo?

La versione a ingresso singolo Amplificatori TV UHF è la scelta tecnica ideale per impianti serviti da un'unica antenna (es. una singola Direttiva o Logaritmica) o per rilanciare una linea specifica. Rispetto a un amplificatore multibanda parzialmente utilizzato, questo modello garantisce il percorso di segnale più pulito possibile, riducendo le perdite di inserzione e il rumore di fondo generato da stadi di ingresso non terminati.

Come influisce la Figura di Rumore (Noise Figure) sulla ricezione DVB-T2?

Nella ricezione digitale DVB-T2, specialmente in zone marginali, la Figura di Rumore è spesso più critica del guadagno puro. I nostri amplificatori UHF vantano una circuitazione a basso rumore (<4dB) che preserva l'integrità del MER (Modulation Error Ratio). Questo permette di decodificare correttamente anche segnali deboli in ingresso senza introdurre pixel o blocchi d'immagine, cosa che avverrebbe con amplificatori più potenti ma più "rumorosi".

Qual è il livello massimo di uscita (dBuV) consigliato per una singola calata?

Sebbene il datasheet indichi livelli massimi elevati (es. 112 dBuV), la "best practice" installativa suggerisce di mantenere il livello operativo reale tra i 100 e i 105 dBuV. Questo margine di sicurezza (headroom) è fondamentale per lavorare nella zona di linearità del transistor finale, evitando la saturazione e garantendo un BER (Bit Error Rate) pari a zero anche in presenza di mux con ampiezza variabile.

Descrizione e Schede Tecniche

Amplificatore TV da palo UHF da 10dB con Filtro Lte-5G per antenna TV

Amplificatore Antenna UHF da 10dB

L'amplificatore TV da palo ASS10-UReg(5G)/1OUT è progettato per migliorare la qualità del segnale televisivo in banda UHF, offrendo un guadagno di 10dB. Questo dispositivo è ideale per applicazioni in cui è necessaria una leggera amplificazione, garantendo un segnale stabile e privo di disturbi, mantenendo una figura di rumore inferiore a 2,0 dB.

Ottimizzato per la banda UHF, l'ASS10-UReg(5G)/1OUT è dotato di un filtro 5G ad alta selettività, ottimizzato ILIAD per eliminare le interferenze a 755MHz con una soppressione di -50dB. La regolazione del guadagno è facilmente gestibile tramite un Trimmer da 0 a 18 dB a 1/2 giro, permettendo una taratura precisa in base alle necessità dell'impianto.

Con un massimo livello di uscita di 106dBµV, questo amplificatore è perfetto per piccoli impianti TV dove è richiesto un controllo rigoroso del segnale, oppure in alternativa può essere utilizzato come pre-amplificatore da palo per impianti più complessi come nel caso di installazione di centrali programmabili o smartamp. L'ASS10-UReg(5G)/1OUT offre 1 ingresso UHF e 1 uscita, rendendolo una soluzione versatile per diverse configurazioni di installazione.
